El disyuntor de fuga a tierra (ELCB) es un dispositivo de seguridad que se utiliza en dispositivos eléctricos con alta impedancia de tierra para evitar descargas eléctricas.
El ELCB se utiliza para detectar directamente las corrientes que se fugan a tierra desde una instalación e interrumpir el suministro de energía.
Una vez ampliamente utilizadas, las instalaciones recientes han cambiado para usar dispositivos de corriente residual (RCD, RCCB o GFCI), que detectan directamente la corriente de fuga.
¿Cuál es el propósito de elcb?
El propósito principal del disyuntor de fuga a tierra (ELCB) es evitar que las personas o los animales resulten heridos por descargas eléctricas e incendios causados por cortocircuitos.
¿Qué tipos de ELCB están disponibles?
Hay dos tipos de ELCB.
- Operado por voltaje (voltaje ELCB).
Funciona con corriente (corriente ELCB o RCD, RCCB).
Disyuntor de fuga a tierra de voltaje
Voltaje ELCB es un disyuntor operado por voltaje, se ha utilizado ampliamente, muchos todavía están en funcionamiento, pero ya no se instalan en edificios nuevos.
El voltaje ELCB contiene una bobina de relé, un extremo de la bobina está conectado al cuerpo metálico y el otro extremo está conectado a tierra.
El ELCB operado por voltaje detecta el aumento de potencial entre los productos metálicos interconectados protegidos (marco del equipo, conducto, envolvente) y el electrodo de referencia de tierra aislado remotamente.
Operan a un voltaje detectado de aproximadamente 50 voltios para abrir el disyuntor principal y aislar la fuente de alimentación del área protegida.
Si el voltaje del cuerpo del dispositivo aumenta debido a una falla de aislamiento del dispositivo o al contacto con partes metálicas, puede producirse la diferencia entre el voltaje de tierra y el voltaje de carga del cuerpo, y puede ocurrir el riesgo de descarga eléctrica.
En comparación con los ELCB actuales, los ELCB de voltaje tienen las siguientes desventajas:
- Un cable roto en la falla de la parte de carga o la parte de tierra hará que el ELCB no funcione.
- Se requiere un tercer cable adicional desde la carga al ELCB.
- Los equipos separados no se pueden conectar a tierra por separado.
- Cualquier conexión adicional a tierra en el sistema protegido puede desactivar el detector.
- ELCB puede detectar fallas en el equipo y no puede detectar si un ser humano tocó accidentalmente la parte viva de ELCB.
Disyuntor de fuga a tierra actual

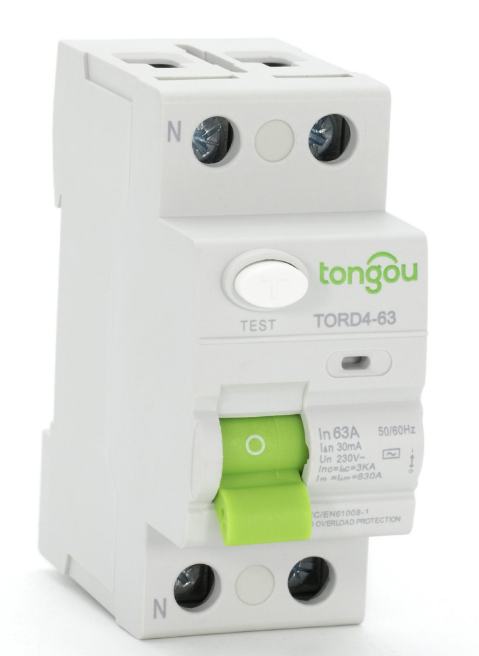

El tipo ELCB actual es un disyuntor de uso común. También se denomina RCD (dispositivo de corriente residual) o RCCB (disyuntor de corriente residual), la referencia de producto del tipo TORD4-63 type.
RCD / RCCB generalmente consta de un transformador de corriente con múltiples devanados primarios y un devanado secundario.
En condiciones equilibradas, la corriente a través del devanado secundario es cero.
En condiciones equilibradas, el flujo magnético debido a la corriente que pasa a través del cable de fase será neutralizado por la corriente que pasa a través del cable neutro porque la corriente que fluye desde el cable de fase volverá al cable neutro.
Cuando ocurre una falla, una pequeña corriente también fluirá al suelo.
Esto hace que el desequilibrio entre la línea y la corriente neutra produzca un campo magnético desequilibrado.
Esto induce corriente en el devanado secundario conectado al circuito sensor. Esto detectará fugas y enviará una señal al sistema de disparo.
Ventajas
- Los ELCB de voltaje son menos sensibles a las condiciones de falla y, por lo tanto, tienen menos disparos molestos.
- El voltaje ELCBscan se dispara cuando una falla de corriente CC está conectada a tierra, pero el RCD / RCCB de la interfaz del transformador no puede detectar la falla a tierra.
- Y la frecuencia es significativamente más alta que la frecuencia de la fuente de alimentación.
- Los ELCB actuales no se ven afectados por la conexión a tierra en paralelo.
¿Cuál es el escenario de aplicación de ELCB?
- La operación de voltaje ELCB se usa generalmente en lugares con malas condiciones de conexión a tierra (este tipo de ELCB rara vez se usa ahora)
- El ELCB operado por corriente es un interruptor de circuito popular utilizado en aplicaciones industriales, comerciales y domésticas.
